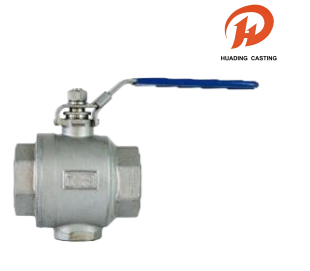

Kétrészes belső menetes csatlakozó golyóscsapok

Ezek a kétrészes belső menetes csatlakozó golyósszelepek robusztus öntvénytesttel és kifújásbiztos szárral rendelkeznek, biztosítva a biztonságot és a tartósságot. A sokoldalúságra tervezett szelepek megfelelnek a többszörös menetes szabványoknak (NPT, BSPT, DIN 2999, ISO 228), és támogatják az állítóművek ISO 5211 közvetlen rögzítését. Az 1000 PSI üzemi nyomással és az olyan szigorú vizsgálati szabványok betartásával, mint az API 598, ezek a kétrészes belső menetes csatlakozó golyósszelepek nagy teljesítményű alkalmazásokhoz készültek.

Kérdés küldése

termékleírás

Név: Kétrészes belső menetes csatlakozó golyósszelepek

Anyaga: a következő táblázat

MOQ: 100 db

Csomag: vastagított buborékzsák belső csomagolása és kartondoboz külső csomagolása, vagy tengerre alkalmas raklapszállítás

Szállítás: DHL, UPS, FedEx, LCL tengeren stb.

Tűrés: Precíziós CNC megmunkálás, tűrés ±0,01 mm

Ellenőrzés: német CMM teljes ellenőrzés, nulla hiba

OEM és ODM: OEM és ODM elfogadott, gyors mintakészítés

Idő: Szigorú minőség-ellenőrzés, pontos szállítás

Szolgáltatás: Széles anyagválaszték egyedi alkatrészekhez

Kétrészes belső menetes csatlakozó golyóscsapok

Ezek a kétrészes belső menetes csatlakozó golyósszelepek megfelelnek a csőmenet szabványoknak, beleértve az NPT, BSPT, DIN 2999 és ISO 228 szabványokat, és ISO 5211 közvetlen rögzítési kialakítással rendelkeznek az aktuátorokhoz, valamint egy reteszelőszerkezetet. Az 1000 PSI (PN63) W.O.G üzemi nyomásra tervezett kétrészes belső menetes csatlakozó golyósszelepeket szigorúan tesztelték az API 598, GB/T 13927 és ISO 5208 szabványok szerint, hogy garantálják a megbízható teljesítményt az igényes alkalmazásokban.

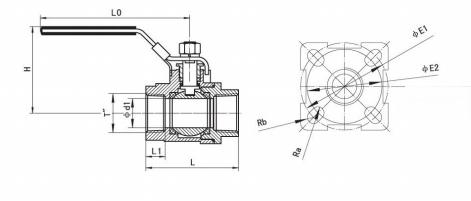

A golyósszelepek műszaki jellemzői és tipikus rajzai

NÉVLEGES	CSŐ	DIMENZIÓ
DIA. (mm)	SZÁL	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Golyósszelep anyaglista

RÉSZ NEVE	ANYAG
TEST	WCB CF8 CF8M
SAPKA	WCB CF8 CF8M
LABDA	SS304 SS304 SS316
ÜLÉS	PTFE
SZÁR	SS304 SS304 SS316
MIRIGY	SS304
CSOMAGOLÁS	PTFE
TÖMÍTÉS	PTFE
MOSÓ	PTFE
DIÓ	SS304
TAVASZI MOSÓ	SS304
ÖLTÖZŐSZEKRÉNY	SS304
FOGANTYÚ	SS304
BURKOLAT	MŰANYAG
