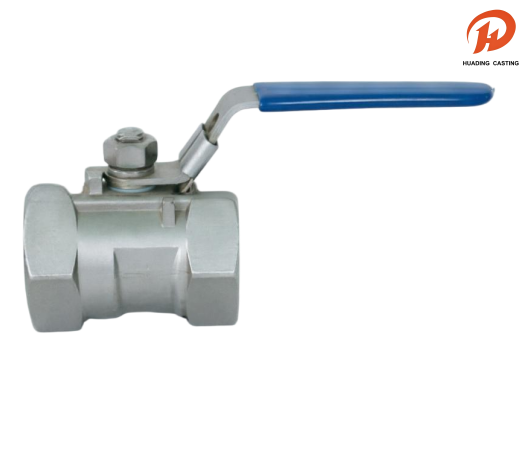

Egyrészes belső menetes csatlakozó golyóscsapok

Az egyrészes belső menetes csatlakozó golyósszelepek a modern ipari folyadékvezérlő rendszerek alapvető alkotóelemei, kompakt kialakításuk és megbízható tömítési teljesítményük miatt. Ezek az egyrészes belső menetes csatlakozó golyósszelepek egységes karosszéria-szerkezettel rendelkeznek, amely jelentősen csökkenti a lehetséges szivárgási útvonalakat, így különösen alkalmasak nagynyomású és nagy biztonságú környezetben. A belső menetes csatlakozás lehetővé teszi a gyors és biztonságos telepítést a szabványos csövekre extra adapterek nélkül, így időt és költséget takarít meg a karbantartás során. A tartós anyagokból, például rozsdamentes acélból vagy sárgarézből készült egyrészes belső menetes csatlakozó golyósszelepek kiváló korrózióállóságot és meghosszabbított élettartamot biztosítanak. Kifújásbiztos száruk és csökkentett furatkialakításuk tovább növeli az üzembiztonságot és az áramlási pontosságot. Széles körben alkalmazzák a vegyiparban, a vízkezelésben, valamint az olaj- és gáziparban, és ezek a szelepek folyamatosan teljesítenek igényes körülmények között is. A PN16 és PN63 nyomásértékekkel kaphatók, megfelelnek a nemzetközi szabványoknak, beleértve az NPT, BSPT, DIN2999 és ISO228 szabványokat, biztosítva a globális kompatibilitást és megbízhatóságot.

Kérdés küldése

termékleírás

Név: Egyrészes belső menetes csatlakozó golyósszelepek

Anyaga: a következő táblázat

MOQ: 100 db

Csomag: vastagított buborékzsák belső csomagolása és kartondoboz külső csomagolása, vagy tengerre alkalmas raklapszállítás

Szállítás: DHL, UPS, FedEx, LCL tengeren stb.

Tűrés: Precíziós CNC megmunkálás, tűrés ±0,01 mm

Ellenőrzés: német CMM teljes ellenőrzés, nulla hiba

OEM és ODM: OEM és ODM elfogadott, gyors mintakészítés

Idő: Szigorú minőség-ellenőrzés, pontos szállítás

Szolgáltatás: Széles anyagválaszték egyedi alkatrészekhez

Egyrészes belső menetes csatlakozó golyóscsapok

Az egyrészes belső menetes golyósszelepek kompakt, szivárgásmentes teljesítményt nyújtanak az ipari folyadékrendszerekhez. A vegyi feldolgozásban, a vízkezelésben, valamint az olaj és gáz területén megbízható szelepek megbízhatóan kezelik a nehéz körülményeket is. A PN16/PN63 besorolású NPT/BSPT menetekkel, megfelelnek a nemzetközi csőhálózatokba való zökkenőmentes integrációra vonatkozó globális szabványoknak, következetes, tartós működést biztosítva az igényes alkalmazásokban.

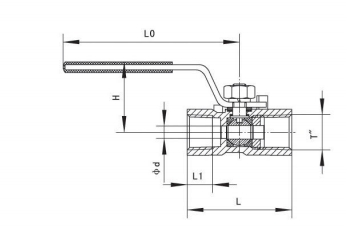

A golyósszelep műszaki jellemzői és tipikus rajza

NÉVLEGES ÁTM. (mm)	CSŐVEZÉS	MÉRET (mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Golyósszelep anyaglista

RÉSZ NEVE	ANYAG
TEST	WCB CF8 CF8M
SAPKA	WCB CF8 CF8M
FOGANTYÚ	SS304
LABDA	SS304 SS304 SS316
ÜLÉS	PTFE
SZÁR	SS304 SS304 SS316
CSOMAGOLÓ MOSÓ	PTFE
TÖMÍTÉS	PTFE
NYOMÁSÚ ALLAT	PTFE
DIÓ	SS304
TAVASZI MOSÓ	SS304
ÖLTÖZŐSZEKRÉNY	SS304
FOGANTYÚ	SS304
BURKOLAT	MŰANYAG
