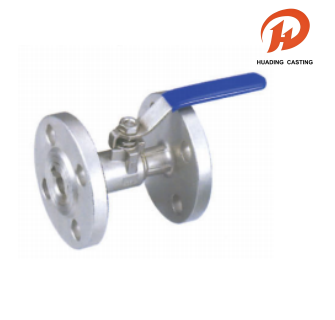

Egyrészes karimás golyósszelepek

Egyrészes karimás golyósszelepeinket úgy tervezték, hogy kiváló teljesítményt és megbízhatóságot biztosítsanak az ipari alkalmazások széles körében. A sokoldalúságot szem előtt tartva tervezett szelepek 1,6, 2,5, 4,0 és 6,4 MPa üzemi nyomást támogatnak, és 1/2" és 10" közötti méretben kaphatók. Különböző közegekkel való használatra alkalmasak, beleértve a vizet, gázt, olajat és korrozív savakat, például salétromsavat és ecetsavat. Az egyrészes karimás golyósszelepek kiváló termikus alkalmazkodóképességet biztosítanak, hatékonyan működnek 180 °C alatti hőmérsékleten PTFE tömítésekkel vagy 300 °C-ig PPL tömítésekkel.

Kérdés küldése

termékleírás

Név: Egyrészes karimás golyósszelepek

Anyaga: a következő táblázat

MOQ: 100 db

Csomag: vastagított buborékzsák belső csomagolása és kartondoboz külső csomagolása, vagy tengerre alkalmas raklapszállítás

Szállítás: DHL, UPS, FedEx, LCL tengeren stb.

Tűrés: Precíziós CNC megmunkálás, tűrés ±0,01 mm

Ellenőrzés: német CMM teljes ellenőrzés, nulla hiba

OEM és ODM: OEM és ODM elfogadott, gyors mintakészítés

Idő: Szigorú minőség-ellenőrzés, pontos szállítás

Szolgáltatás: Széles anyagválaszték egyedi alkatrészekhez

Egyrészes karimás golyósszelepek

A biztonság és a megfelelőség a legfontosabb ezeknek az egy darabból készült karimás golyósszelepeknek a tervezésénél. Betartják a szigorú nemzetközi szabványokat, ANSI B16.5 karimákkal és ANSI B16.10 szemtől szembeni méretekkel. Ezen túlmenően, kérésre tűzbiztos (API 607) és antisztatikus eszközök is rendelkezésre állnak, hogy biztosítsák a veszélyes környezetben való üzembiztonságot. Minden egység szigorú tesztelésen megy keresztül az ANSI B16.34 és az API 598 szabványok szerint. Legyen szó általános közüzemi vagy speciális vegyi feldolgozásról, az egy darabból készült karimás golyósszelepeink robusztus, megfelelő és kiváló minőségű megoldást kínálnak folyadékszabályozási igényeire.

Karimás golyósszelepek műszaki jellemzői és tipikus rajza

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Golyósszelep anyaglista

RÉSZ NEVE	ANYAG
TEST	CF8M/WCB
ÜLÉS	PTFE
SAPKA	CF8M/WCB
TÖMÍTÉS	PTFE/GRAFIT
LABDA	SS316
SZÁR	SS316
SZÁR TÖMÍTÉS	PTFE
CSOMAGOLÁS	PTFE/GRAFIT
CSOMAGOLÓ MIGY	SS316
CSOMAGOLÓ MIGY	CF8M/WCB
STOP PIN	SS304
GYORSCSVAR	SS304
SAP GYŰRŰ	65MN
FOGANTYÚ	KT33-8
CSAVAR BEÁLLÍTÁSA	SS304
